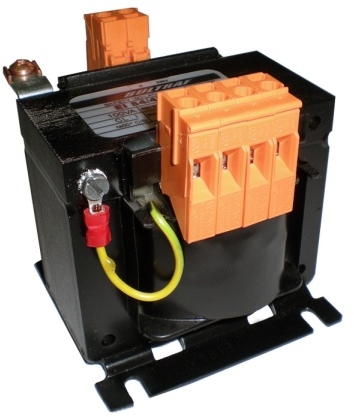

Einphasen Sicherheits-Steuertransformatoren für den Industriebedarf mit Leistungen von 25VA bis 1000VA. Anschlußtechnik mit Klemmen.
| Betrieb: | VDE 0551 / EN 60742 / IEC 742 / VDE 0570 offene Ausführung, auf Wunsch mit Sicherung lieferbar |
| Schutzklasse: | I |
| Schutzart: | IP 00, ortsfest |
| Isolationsklasse: | ta40B |
| Frequenz: | 50 / 60 Hz |
| Primär: | wahlweise 230V ± 5% oder 400V ± 5% |
| Sekundär: | 24V (Bestellnummer 21xxx) oder 42V (Bestellnumer 22xxx) |
| Art.-Nr.: | Art.-Nr.: | Leistung | Maße (mm) | Gewicht (kg) | ||||||
| 230 V + - 5 %/ | 400 V + - 5 %/ | (VA) | A | B | C | D | E | F | Cu. | Gesamt |
| 24 V | 24 V | |||||||||
| PS21046631 | PS21446631 | 25 | 66 | 70 | 80 | 50 | 41 | 9 x 4,5 | 0,2 | 1 |
| PS21056631 | PS21456631 | 63 | 78 | 75 | 85 | 56 | 46 | 9 x 4,5 | 0,3 | 1,2 |
| PS21066631 | PS21466631 | 100 | 84 | 85 | 90 | 64 | 61 | 9 x 4,5 | 0,4 | 2 |
| PS21076631 | PS21476631 | 160 | 96 | 80 | 100 | 84 | 60 | 11 x 5,5 | 0,7 | 2,3 |
| PS21086631 | PS21486631 | 200 | 96 | 90 | 100 | 84 | 70 | 11 x 5,5 | 0,8 | 2,8 |
| PS21096631 | PS21496631 | 250 | 96 | 105 | 100 | 84 | 85 | 11 x 5,5 | 0,9 | 3,5 |
| PS21106631 | PS21506631 | 320 | 120 | 90 | 120 | 90 | 70 | 11 x 5,5 | 1,2 | 4,5 |
| PS21116631 | PS21516631 | 400 | 120 | 105 | 120 | 90 | 82 | 11 x 5,5 | 1,3 | 5 |
| PS21126651 | PS21526651 | 500 | 120 | 125 | 120 | 90 | 101 | 11 x 5,5 | 1,6 | 7 |
| PS21136651 | PS21536651 | 630 | 150 | 110 | 145 | 122 | 83 | 13 x 7 | 2,5 | 8 |
| PS21146651 | PS21546651 | 800 | 150 | 125 | 145 | 122 | 100 | 13 x 7 | 2,6 | 10 |
| PS21156651 | PS21556651 | 1000 | 174 | 120 | 155 | 135 | 85 | 13 x 7 | 3,8 | 11 |
