Stromversorgungsgeräte für die Speisung von Verbraucher in Fahrdraht-Spannungsnetzen mit Gleich- und Wechselspannung

  • Test und Inbetriebnahme von Gleich- und Wechselstrom-Motoren
  • Simultation von Fahrdrahtspannungen bzw. -Schwankungen

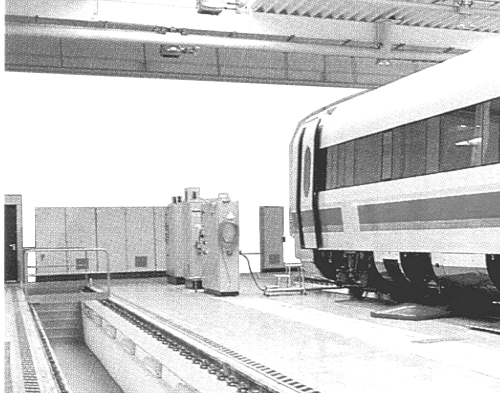

  • Einspeisung in lokale Fahrdrahtspannungsnetze und Zugsammelschienen
  • Prüfung von Triebfahrzeugen

Die Serie DB-UIC ist speziell entwickelt worden für die Simulation von Fahrdraht- Spannungsnetzen und die Inbetriebnahme bzw. Tests elektrischer Verbraucher, die unter diesen Netzbedingungen betrieben werden. Die Geräteserie ermöglicht die kontinuierliche Regelung der Ausgangsspannung in mehreren Spannungsbereichen (AC und DC) von 500V…4200V ohne Leistungsreduktion. Umfangreiche Überwachungs- und Schutzeinrichtungen garantieren den zuverlässigen Betrieb dieser Anlagen bei optimalen Schutz für das Bedienpersonal. Je nach Geräteausführung und Lieferumfang ist die gleichzeitige Speisung mehrerer Schienenstränge auch bei Zuschaltung unter Vollast möglich.

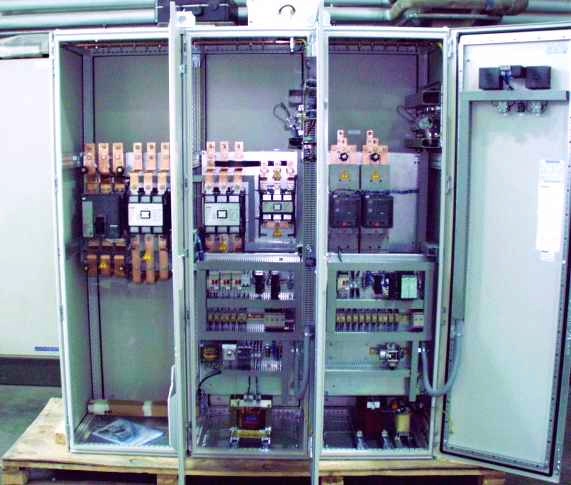

Technische Ausführung Serie DB-UIC 4200:

  • Bereichswahl durch Festtransformatoren mit sekundärseitigen Zapfen
  • Transformator mit Plus-/Minus-Verstellung für Spannungsregelung
  • Motorische Nachregelung, Antrieb mittels Frequenzumrichter

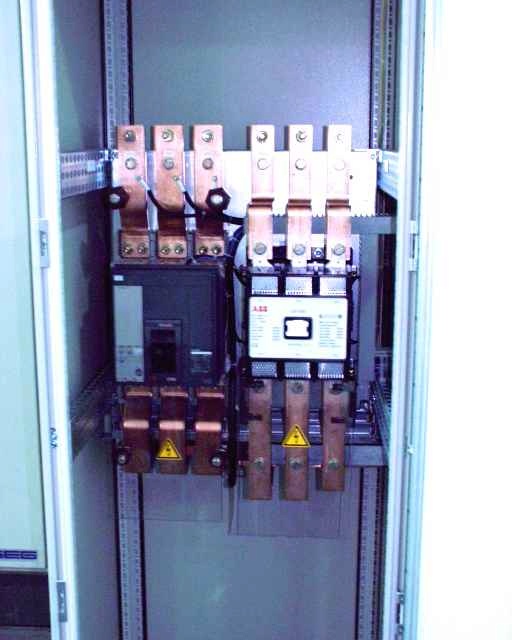

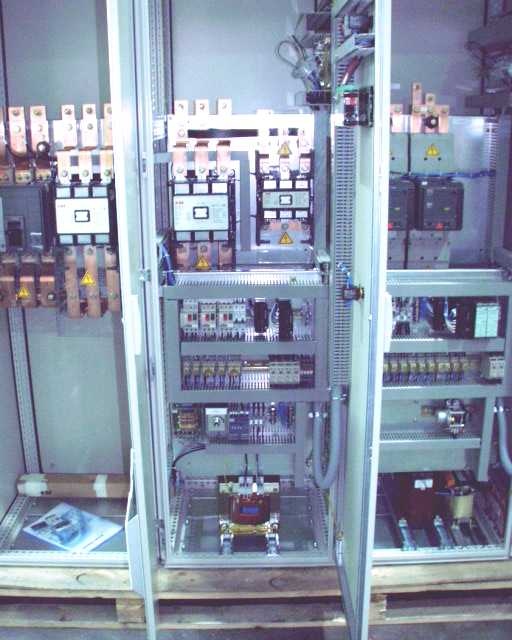

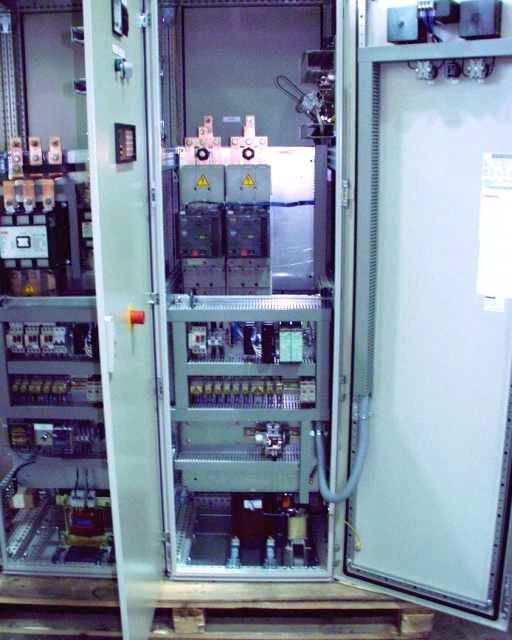

  • Mittelspannungsumschalter für Bereichsvorwahl und AC/DC-Umschaltung
  • Brückengleichrichter mit hoher Sperrspannung (9600V)

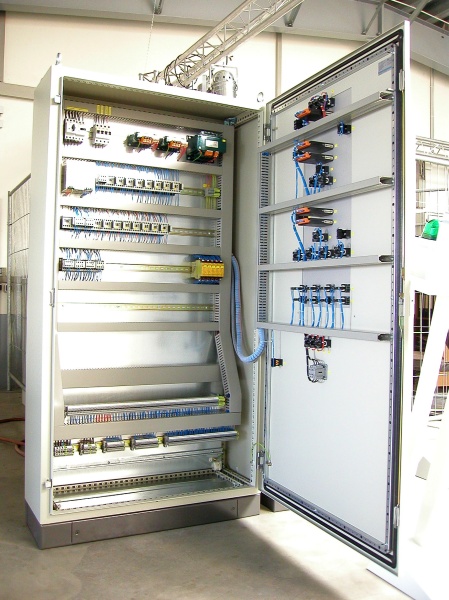

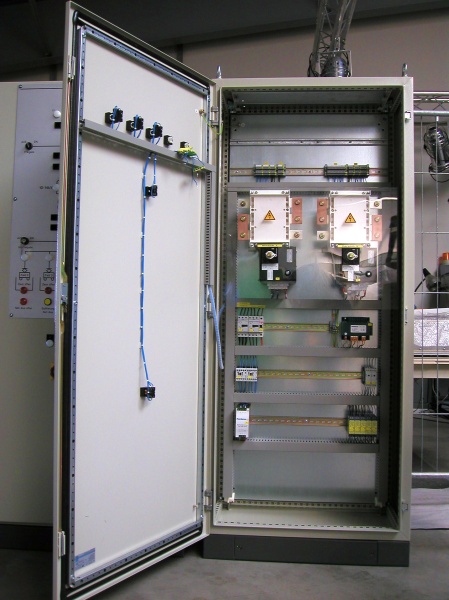

  • Steuerung optional in separatem Schaltschrank
  • Servicefreundlicher Aufbau

Optionen:

  • Mehrfachausgang:

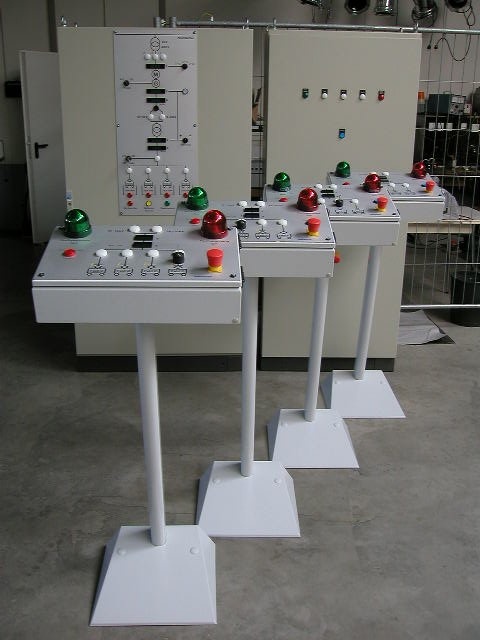

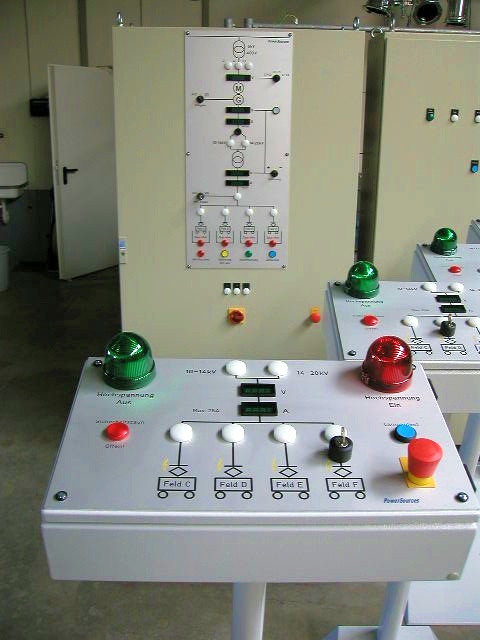

    Umschaltung auf verschiedene Entnahmestellen. Externe Bedienfelder bieten vollständige Fernsteuerung mit gegenseitiger Verriegelung. Der Betriebszustand wird auch an den inaktiven Bedienfeldern angezeigt. Anschluß der externen Bedienfelder über 25polige Steuerleitung. Einbau in 19“-Tischgerät (3HE, ca. 300mm tief)
  • Lastschaltung:
    Entnahmestelle ist unter Vollast zu- und abschaltbar.
Technische Daten
Netzeingang 3 x 400V / 50Hz
Ausgangsspannung 500…4200V, regelbar, unterteilt in sechs
Spannungsbereiche:
AC: 1:   500…1300V AC
2:   900…2000V AC
3: 1700…4200V AC
DC: 4:   500…1300V DC
5:   900…2000V DC
6: 1700…4200V DC
Ausgangsstrom max. 300A
Ausgangsleistung 150kW bei allen Ausgangspannungen
Restwelligkeit (DC) typ. 4.2%
Regelung Spannungsregelung
Ausführung gemäß VDE und VBG 4
Mechanische Ausführung

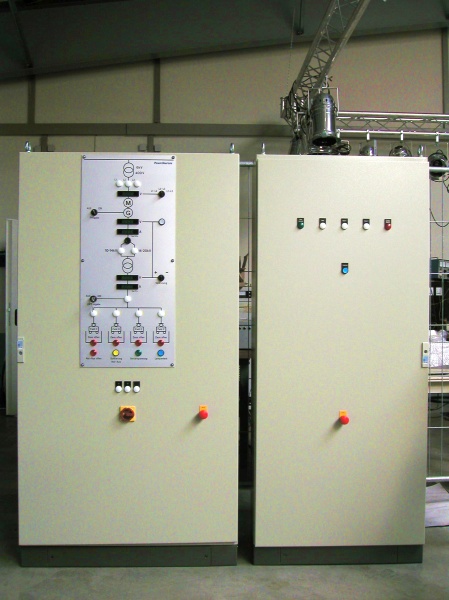

Bedienungselemente Hauptschalter
NOT-AUS-Taster
Schlüsselschalter
Taster für EIN / AUS
10-Gang-Potentiometer für Spannungswahl
Taster für Bereichswahl
Digitalvoltmeter 4½-stellig für Spannung, Strom und Leistung
Alle Zustandsanzeigen auch über potentialfreie Kontakte

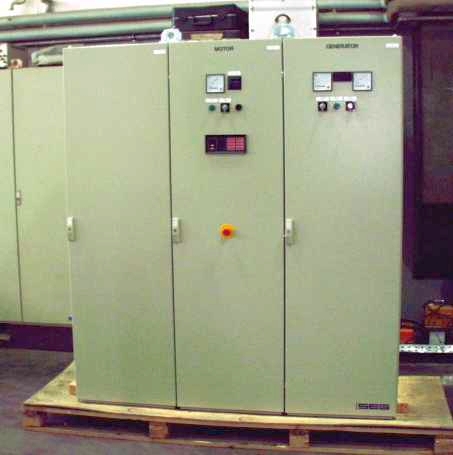

Gehäuse Dreifach-Stahlschrank
Abmessungen (BxTxH) ca. 3600 x 1000 x 2100mm
Klimatisierung durch Filterlüfter
Ausgang Gewindebolzen
Fernbedienung 25pol. Klemmleiste

Dokumentation:

  • Stromlaufplan
  • Klemmenplan
  • Stückliste
  • Kurzbeschreibung mit Abgleichanweisung

Endtests:

  • Dauerversuch im Leerlauf (U-Regelung)
  • Dauerversuch im Kurzschluß (I-Regelung)
  • Lastversuch im Dauerbetrieb (Voll- und Überlast)
