Übersicht
Einphasige magnetische Spannungskonstanthalter mit getrennten Wicklungen der Serie MKV mit Leistungen von 60VA bis 2500VA. In Gießharzvollverguß oder Stahlblechgehäuse kurzschlussfest zum Ausgleich von Netzschwankungen.
| Betrieb: |
VDE 0570, zum Ausgleich von Netzschwankungen +10 % -20 %, mit getrennten Wicklungen |
| Schutzart: | bis Leistung 750VA in Gießharzvollverguß, Schutzart IP54 ab Leistung 1000VA in Stahlblechgehäuse, Schutzart IP20 |
| Schutzklasse: | I |
| Isolationsklasse: | ta40E |
| Frequenz: | 50Hz |
| Klirrfaktor: | 3 – 5% |
| Einstellzeit: | 40 – 60ms |
| Einschaltstrom: | 20 – 30 x In |
| Primär: | 230V +10% – 20% |
| Sekundär: | 230V +/- 1% bei konstanter Last 230V +/- 2,5% bei veränderter Last |

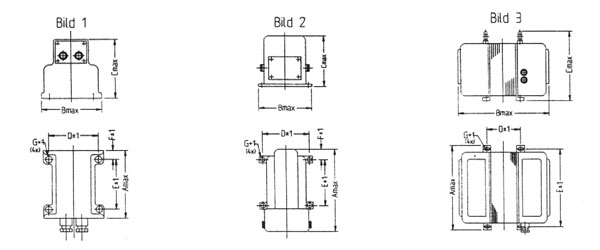

Technische Daten & Abmessungen
| Art.-Nr.: | Abb. | Leistung | Maße (mm) | Gewicht (kg) | |||||||
| (VA) | A | B | C | D | E | F | G | Cu. | Gesamt | ||
| PS76016628 | 1 | 60 | 190 | 160 | 160 | 136 | 142 | 22 | 6 | 1,2 | 6,5 |
| PS76026628 | 1 | 120 | 190 | 160 | 160 | 136 | 142 | 22 | 6 | 2 | 9 |
| PS76036628 | 2 | 250 | 275 | 178 | 175 | 160 | 167 | 35 | 9 x 13 | 4,6 | 16 |
| PS76046628 | 2 | 500 | 330 | 202 | 180 | 178 | 205 | 65 | 9 x 13 | 6,2 | 23 |
| PS76056628 | 2 | 750 | 330 | 202 | 180 | 178 | 205 | 65 | 9 x 13 | 8,1 | 27 |
| PS76066624 | 3 | 1000 | 326 | 305 | 263 | 82 | 310 | / | 9 x 14 | 9,8 | 32 |
| PS76076624 | 3 | 1500 | 326 | 320 | 263 | 94 | 310 | / | 9 x 14 | 14 | 40 |
| PS76086624 | 3 | 2000 | 326 | 350 | 263 | 124 | 310 | / | 9 x 14 | 18 | 51 |
| PS76096624 | 3 | 2500 | 326 | 395 | 263 | 166 | 310 | / | 9 x 14 | 19,5 | 67 |
