SERIES DB-UIC Typ 4200

DB-UIC


Stromversorgungsgeräte für die Speisung von Verbraucher in
Fahrdraht-Spannungsnetzen mit Gleich- und Wechselspannung

  • Test und Inbetriebnahme von Gleich- und Wechselstrom-Motoren
  • Simultation von Fahrdrahtspannungen bzw. -Schwankungen

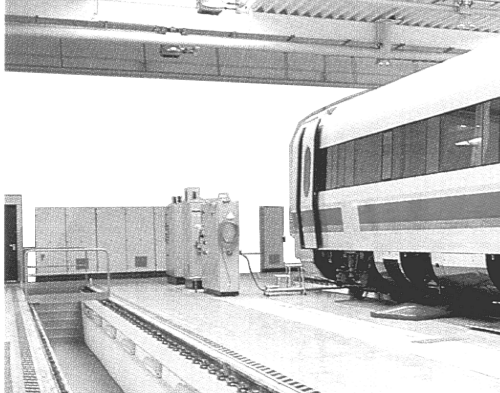

  • Einspeisung in lokale Fahrdrahtspannungsnetze und Zugsammelschienen
  • Prüfung von Triebfahrzeugen
Die Serie DB-UIC ist speziell entwickelt worden für die Simulation von Fahrdraht-
Spannungsnetzen und die Inbetriebnahme bzw. Tests elektrischer Verbraucher, die
unter diesen Netzbedingungen betrieben werden. Die Geräteserie ermöglicht die kon-
tinuierliche Regelung der Ausgangsspannung in mehreren Spannungsbereichen (AC
und DC) von 500 V…4200 V ohne Leistungsreduktion. Umfangreiche Überwachungs-
und Schutzeinrichtungen garantieren den zuverlässigen Betrieb dieser Anlagen bei
optimalen Schutz für das Bedienpersonal. Je nach Geräteausführung und Lieferum-
fang ist die gleichzeitige Speisung mehrerer Schienenstränge auch bei Zuschaltung
unter Vollast möglich.



Technische Ausführung
  • Bereichswahl durch Festtransformatoren mit sekundärseitigen Zapfen
  • Transformator mit Plus-/Minus-Verstellung für Spannungsregelung
  • Motorische Nachregelung, Antrieb mittels Frequenzumrichter
  • Mittelspannungsumschalter für Bereichsvorwahl und AC/DC-Umschaltung
  • Brückengleichrichter mit hoher Sperrspannung (9600 V)
  • Steuerung optional in separatem Schaltschrank
  • Servicefreundlicher Aufbau

  • Optionen
  • Mehrfachausgang
  •
    Umschaltung auf verschiedene Entnahmestellen. Externe Bedienfelder bieten vollständige Fernsteuerung mit gegenseitiger Verriegelung. Der Betriebszustand wird auch an den inaktiven Bedienfeldern angezeigt. Anschluß der externen Bedienfelder über 25polige Steuerleitung. Einbau in 19“-Tischgerät (3HE, ca. 300 mm tief)

  • Lastschaltung
  •
    Entnahmestelle ist unter Vollast zu- und abschaltbar.



    Technische Daten Mechanische Ausführung
    Netzeingang 3 x 400 V / 50 Hz Bedienungselemente Hauptschalter
    Ausgangsspannung 500…4200 V, regelbar, NOT-AUS-Taster
    unterteilt in sechs Span- Schlüsselschalter
    nungsbereiche: Taster für EIN / AUS
    AC: 1: 500…1300 V AC 10-Gang-Potentiometer
    2: 900…2000 V AC für Spannungswahl
    3: 1700…4200 V AC Taster für Bereichswahl
    DC: 4: 500…1300 V DC Digitalvoltmeter 4½-stellig für
    5: 900…2000 V DC Spannung, Strom und Leistung
    6: 1700…4200 V DC Alle Zustandsanzeigen auch
    Ausgangsstrom max. 300 A über potentialfreie Kontakte
    Ausgangsleistung 150 kW bei allen Aus- Gehäuse Dreifach-Stahlschrank
    gangspannungen Abmessungen (BxTxH) ca. 3600 x 1000 x 2100 mm
    Restwelligkeit (DC) typ. 4.2% Klimatisierung durch Filterlüfter
    Regelung Spannungsregelung Ausgang Gewindebolzen
    Ausführung gemäß VDE und VBG 4 Fernbedienung 25pol. Klemmleiste

    Dokumentation Endtests

  • Stromlaufplan
  • Klemmenplan
  • Stückliste
  • Kurzbeschreibung mit Abgleichanweisung

  • Dauerversuch im Leerlauf (U-Regelung)
  • Dauerversuch im Kurzschluß (I-Regelung)
  • Lastversuch im Dauerbetrieb (Voll- und Überlast)
