Hochspannungsversorgungen der Typen DB20K/300 (Herstelller: PowerSources) sind speziell
für die Speisung von Verbrauchern im 16 2/3Hz-Bahnnetz entwickelt worden. Die Geräte werden
typisch mit Ausgangsspannugnen bis 20.000 Volt und einer Leistung bis 850 kVA gefertigt.
|
Die Haupteinsatzgebiete sind:
Test und Inbetriebnahme von Schienenfahrzeugen
Simulation von Fahrdrahtspannungen
Einspeisung in lokale Fahrdrahtspannungsnetze
|
|
| Technische Daten |
| Ausgangsspannung: |
10 - 20 kV |
|
in zwei Bereichen umschaltbar
innerhalb der Bereiche stufenlos einstellbar
Bereichsumschaltung unter Last möglich
|
| Bereich 1: |
10 - 14 kV |
| Bereich 2: |
14 - 20 kV |
| Ausganagsleistung: |
max. 300 kVA |
| Ausgangsstrom: |
max. 15 A |
| Frequenz: |
16 2/3 Hz |
| Aufbau |
|
in zwei Containern für Außenaufstellung
Anschluß der Container von unten
|
| Container I (20ft): |
| Frequenzumformer: |
DSKS 526/862-300 |
| Eingangsspannung: |
3 x 400 V |
| Eingangsfrequenz: |
50 Hz |
| Ausgangsspannung: |
1000 V |
| Ausgangsfrequenz: |
16 2/3 |
| Leistung: |
300 kVA |

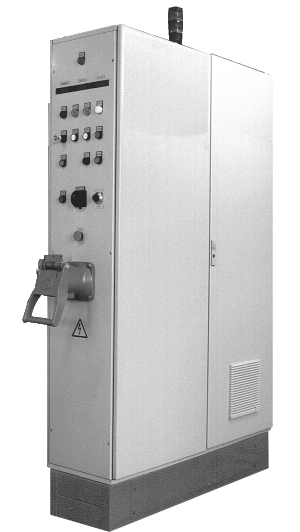

Steuerschrank: |
| Spannungsverstellung: |
65 - 105 % |
Anzeige der wesentlichen Betriebsparameter auf
Bedientableau
Fersteuerung der Komponenten in den Containern
Steuerung der externen Hochspannungsschalter
Integrierte Ansteuerung zum Anschluß von zwei
Entnahmestellen, jede Entnahmestelle wahlweise
aufschaltbar
|
| Maße (LxBxH): |
ca. 6 m x 2,5 m x 2,6 m |
| Container II (10ft): |
| Haupttransformator: |
primär: 1000 V |
| sekundär: 20 kV / 15 A |
| Bereichsumschaltung: |
Last-Trennschalter |
| Kompensationskond.: |
2 x 10 µF / 1400 V |
| 2 x 20 µF / 1400 V |
Hilfsspannung: |
3 x 400 V / max. 6 A |
| Maße (LxBxH): |
ca. 3 m x 2,5 m x 2,6 m |
Maße (BxHxT): |
ca. 800 x 2000 x 400 mm |
|
|
