TECHNISCHE DATEN

Eingangsspannung:	3 x 400V
Belastete Phasen:	L1, L2
Netzfrequenz:	50 Hz
Eingangsstrom:	28A
Anschluss:	32A CEE

Ausgangsspannung:	0...50kV ~, regelbar
Ausführung:	einpolig geerdet
Anschluss:	auf HV-Isolator
Ausgangsstrom:	max. 400 mA
Ausgangsleistung:	max. 10kVA

Steuerung:	manuell oder automatisch (SPS)
Manuell:	Taster für Aus, Ein, Ab, Auf Abschaltung bei Überschreiten des einstellbaren Maximalstromes, Begrenzung auf einstellbare Maximalspannung, Grenzwertvorgabe 0...9.999V über Codiertaster
Automatisch:	Taster für Stop, Start
Interlock:	2fach, 230V~
Warnleuchten:	rot/grün, 230V~

Programmierung:	SPS, modifizierbar
Prüfzyklus:	automatischer Rücklauf auf Null, Hochlauf innerhalb 5 s auf einstellbare Prüfspannung (max. 50kV), nach Ablauf der Prüfzeit oder Überschreiten des einstellbaren Maximalstromes Abschaltung und Rücklauf auf Null

Schnittstellen:	analoge Istwerte (0...10V=, entspr. 50kV bzw. 500mA), RS232 für Rechnerfassung (potentialgetrennt)

Abmessungen:	600 x 500 x 1800 (Steuerschrank) 750 x 750 x 1800 (Trafoschrank)
Gesamtgewicht:	ca. 550 kg

Inbetriebnahme-Anweisung

1. Aufstellung und elektrischer Anschluß

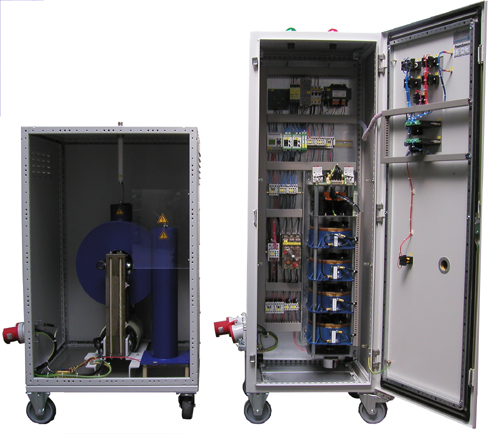

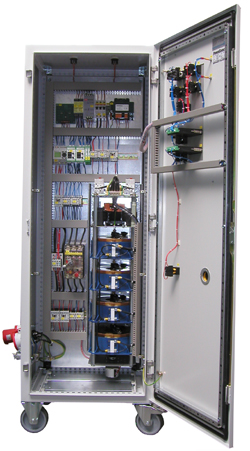

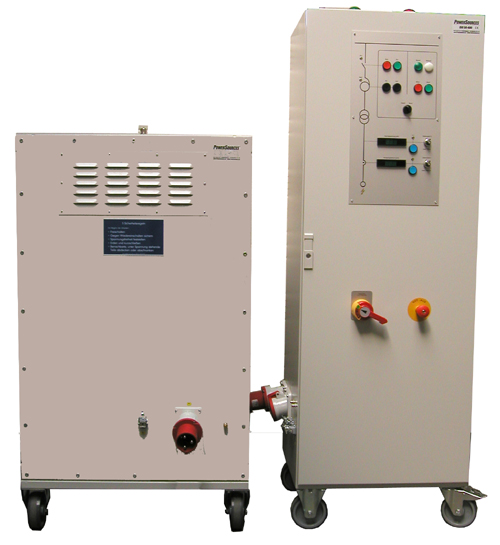

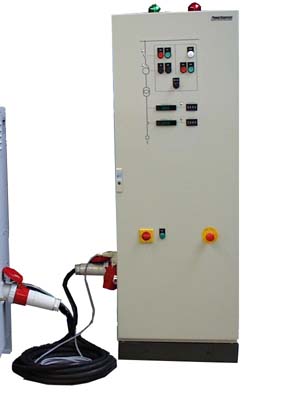

Beide Komponenten (Steuerschrank und Transformatorgehäuse) können maximal 10 m voneinander entfernt aufgestellt werden. Verbindungsleitungen in entsprechender Länge gehören zum Lieferumfang.

Schließen Sie das Starkstromkabel an die Anschlüsse X2 und X3 an. Dieses Kabel versorgt den Hochspannungstransformator mit variabler Eingangsspannung. Schließen Sie das Messkabel an die Anschlüsse X5 und X6 an. Über dieses Kabel werden die Istwerte für Ausgangsspannung und -strom an das Steuergerät übertragen.

Schließen Sie an den Interlock-Anschluß X9 externe Überwachungskontakte (maximal 2 Öffner) an oder konfektionieren Sie den Stecker mit entsprechenden Brücken. An die Anschlüsse X7 und X8 können Sie zusätzliche externe Warnleuchten nach Bedarf anschließen. Außerdem stehen an den BNC-Buchsen X12 und X13 normierte 10V-Signale für Ausgangspannung und -strom zur Verfügung. Über den RS-232-Anschluß können die aktuellen Messwerte per Software ausgelesen und für die Eintragung in ein Prüfprotokoll festgehalten werden. Die dafür erforderliche Basissoftware gehört zum Lieferumfang.

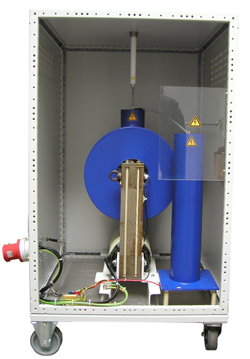

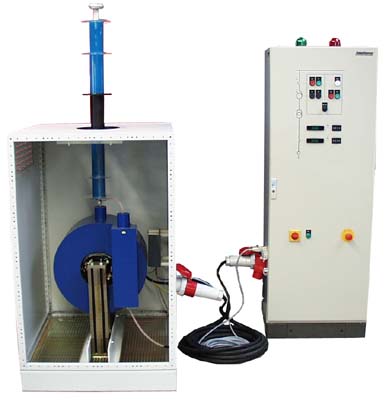

Die zu prüfende Last ist an den Hochspannungsausgang sowie an den Erdungsbolzen des Transformatorschrankes anzuschließen. Die Erdung sollte über ein möglichst kurzes Kabel mit ausreichendem Querschnitt erfolgen.

Der Anschluß an das Versorgungsnetz erfolgt über den CEE-Anschlußstecker X1. Die empfohlene Vorsicherung beträgt 50 A. Nach Durchführung dieser Anschlußvorschriften ist das Gerät einsatzbereit.

2. Steuerung

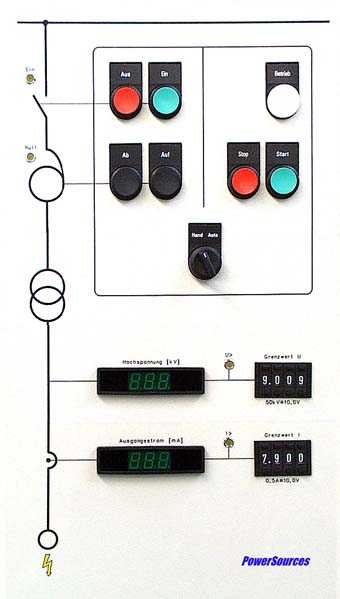

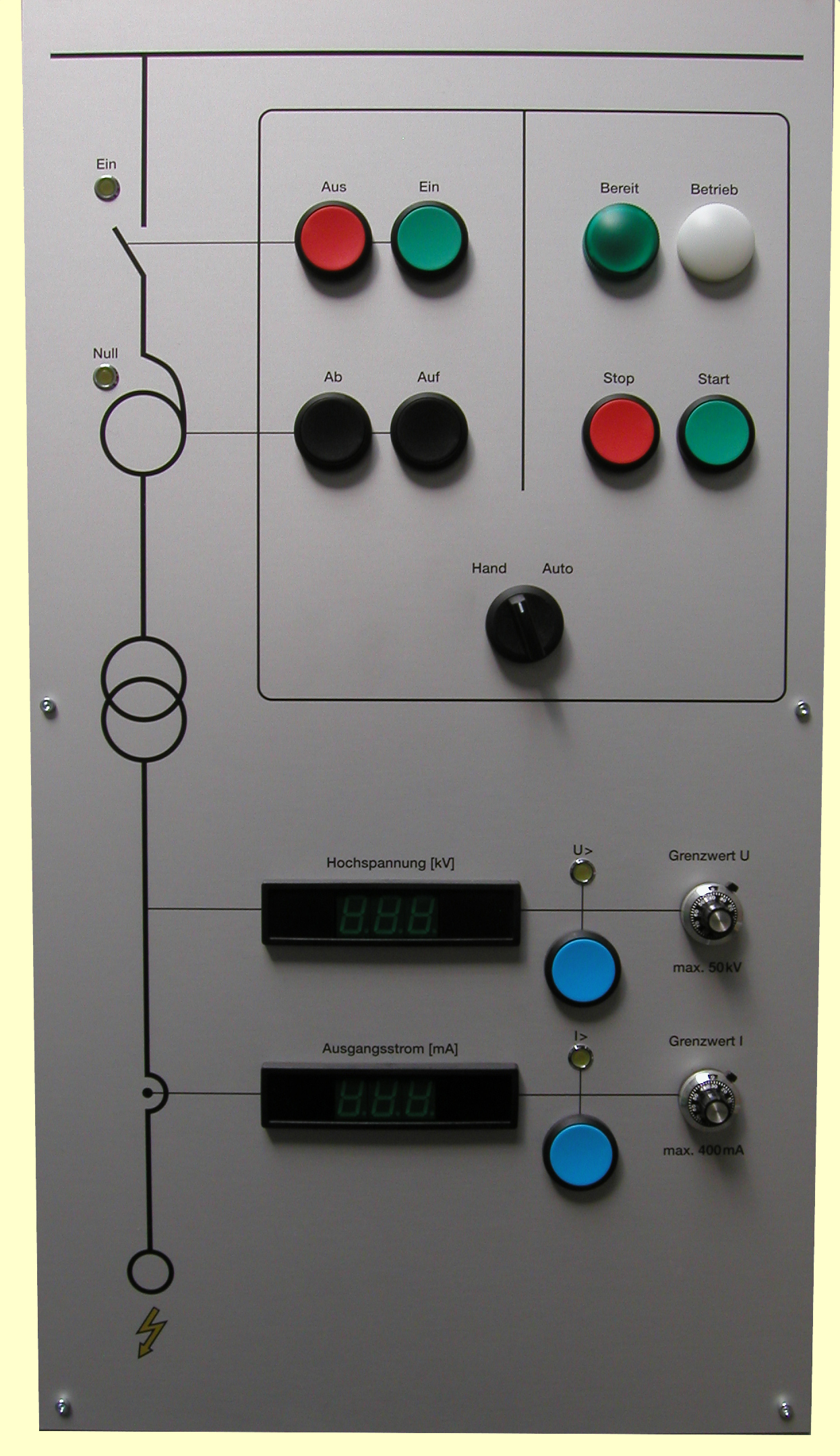

Über den Auswahlschalter HAND-AUTO kann gewählt werden, ob die Steuerung manuell erfolgen oder das automatische Prüfprogramm ablaufen soll.

a. Manueller Betrieb

Über die Taster AUS - EIN bzw. AB - AUF kann die Ausgangsspannung ein- und ausgeschaltet sowie in der Höhe verändert werden. Nach dem Ausschalten erfolgt kein automatischer Rücklauf auf Null. Erreicht die Ausgangsspannung den eingestellten Grenzwert, ist eine weitere Erhöhung nicht mehr möglich. Wird die eingestellte Stromstärke überschritten, schaltet sich die Hochspannung automatisch aus.

b. Automatischer Betrieb

Im automatischen Betrieb erfolgt zunächst ein Rücklauf auf Null. Danach wird die Hochspannung eingeschaltet und bis auf den eingestellten Grenzwert hochgefahren. Anschließend bleibt die Anlage für die programmierte Prüfzeit (werkseitig 12 s) eingeschaltet. Nach Ablauf der Prüfzeit schaltet sich die Hochspannung automatisch aus und der Stelltransformator wird in die Nullstellung zurückgefahren. Bei Überschreiten des eingestellten Stromwertes wird die Hochspannung sofort ausgeschaltet.

3. Softwareschnittstelle

Die dem Gerät beiliegende Meßsoftware ermittelt kontinuierlich die momentanen Spannungs- und Stromwerte. Außerdem wird für jeden Prüfzyklus die maximal anliegende Spannung sowie der zugehörige Stromwert mit Datum, Uhrzeit und laufender Nummer der Prüfung angezeigt. (Für diese Anzeige ist es erforderlich, daß die Ausgangsspannung einen Wert von 1000 V überschreitet.)

4. Analogausgänge

An den BNC-Buchsen stehen 10 V-Signale zur Verfügung, die den momentanen Werten der Ausgangsspannung und des Ausgangsstromes entsprechen.
