Einphasige magnetische Spannungskonstanthalter Serie MKV

Einphasige magnetische Spannungskonstanthalter mit getrennten Wicklungen der Serie MKV mit Leistungen von 60VA bis 2500VA. In Gießharzvollverguß oder Stahlblechgehäuse kurzschlussfest zum Ausgleich von Netzschwankungen.

Betrieb:

VDE 0570, zum Ausgleich von Netzschwankungen +10 % -20 %, mit getrennten Wicklungen
für ohmsche Belastung (cos.phi = 1,0), ortsfest, kurzschlussfest

Schutzart: bis Leistung 750VA in Gießharzvollverguß, Schutzart IP54
ab Leistung 1000VA in Stahlblechgehäuse, Schutzart IP20
Schutzklasse: I
Isolationsklasse: ta40E
Frequenz: 50Hz
Klirrfaktor: 3 – 5%
Einstellzeit: 40 – 60ms
Einschaltstrom: 20 – 30 x In
Primär: 230V +10% – 20%
Sekundär: 230V +/- 1% bei konstanter Last
230V +/- 2,5% bei veränderter Last

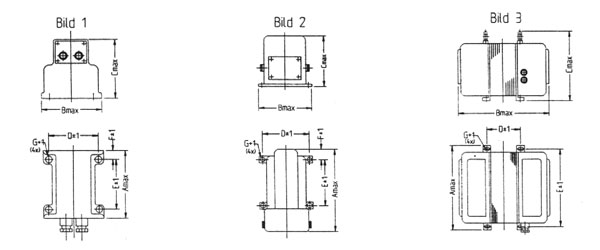

Einphasige magnetische Spannungskonstanthalter Serie MKV Skizze

Art.-Nr.: Abb. Leistung Maße (mm) Gewicht (kg)
    (VA) A B C D E F G Cu. Gesamt
PS76016628 1 60 190 160 160 136 142 22 6 1,2 6,5
PS76026628 1 120 190 160 160 136 142 22 6 2 9
PS76036628 2 250 275 178 175 160 167 35 9 x 13 4,6 16
PS76046628 2 500 330 202 180 178 205 65 9 x 13 6,2 23
PS76056628 2 750 330 202 180 178 205 65 9 x 13 8,1 27
PS76066624 3 1000 326 305 263 82 310 / 9 x 14 9,8 32
PS76076624 3 1500 326 320 263 94 310 / 9 x 14 14 40
PS76086624 3 2000 326 350 263 124 310 / 9 x 14 18 51
PS76096624 3 2500 326 395 263 166 310 / 9 x 14 19,5 67
